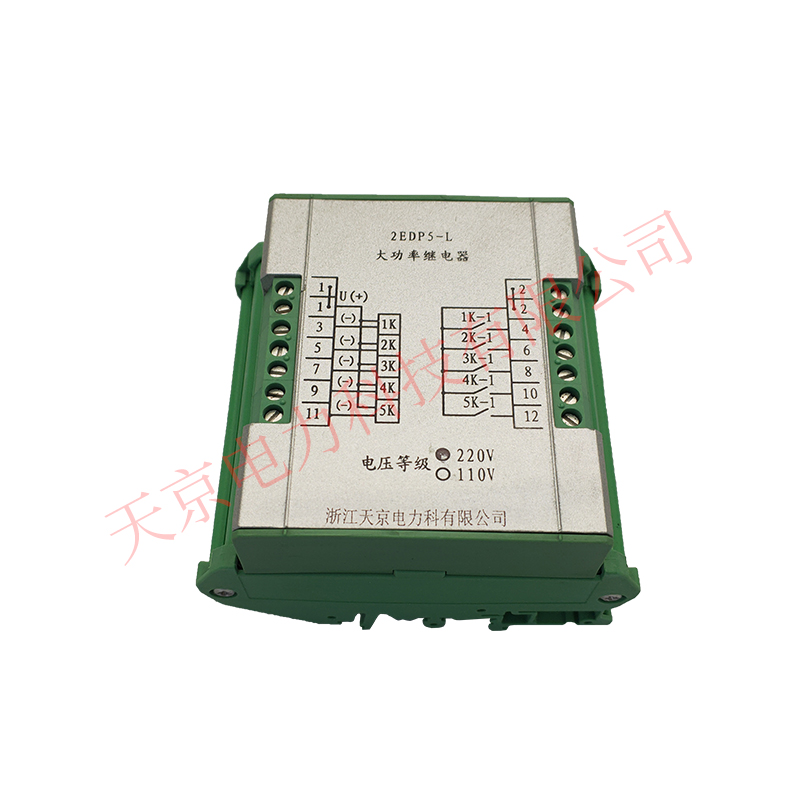

EDP05型大功率啟動繼電器的核心部件,是建立在DEP01-RDI(經國家檢測中心檢測通過)繼電器開入模件的基礎上研制而成。回路由一組改為五組，動作原理與EDP01-RDI型完全相同.
該產品的五組回路具有電源共(+)、電源共(-)二種典型設計，并分左右安裝，故設計、安裝接線更方便。
二．主要特點
1.抗干擾能力強
誤接交流可靠不動
直流一點接地可靠不動
2.長期工作
3.采用進口繼電器
三．主要指標
1.輸入:（工作電源）DC220V/DC110V
2.啟動電壓：（0.55～0.7）Ue
3.啟動功率：﹥5W
4.動作時間：≤20ms
5.觸點能力：接通5A,斷弧66W/DC220V。
6.絕緣、耐壓：直流—觸點 ﹥500M/1000V搖表、2500V.AC/一分鐘
DC220V/DC110V/DC48V或其他，主要用于變電站綜合自動化系統中開關量的采集，將強電信號經光電隔離并轉換成適合微機保護使用的弱電信號。輸入回路設置了瞬態電壓抑制器和動作門檻電路，對雷電波、電力線上的感性負載的切換以及靜電放電（ESD)均能有效吸收。
