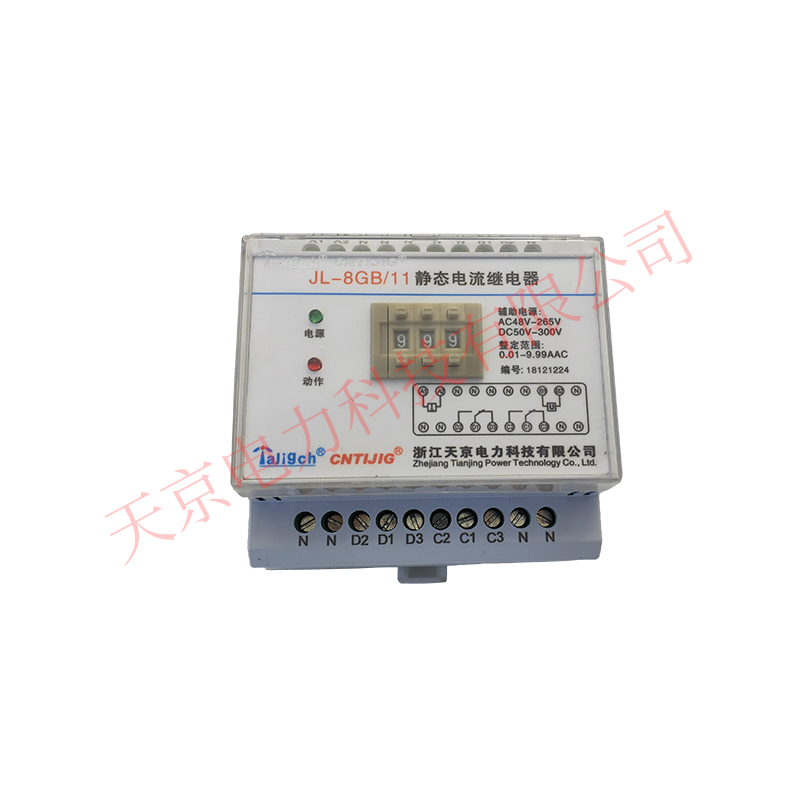

JL-8G集成電路電流繼電器說明書
1. 用途
JL-8系列集成電路電流繼電器（以下簡稱電流繼電器）作為繼電保
護元件，主要用于發電機、變壓器、輸變電線路中，作為電力系統交流
回路過負荷或短路的啟動元件，給出報警信號或切除故障。
2 特點
本系列繼電器采用CMOS集成電路進行運算和比較，具有精度高，整
定范圍寬，動作速度快，返回系數高，功耗低的特點。
2. 技術參數.
1.輔助電源. AC 48V-265V DC 50V- 300V
2.電流整定范圍. 0.01-9.99A AC
3.觸點載流容量. 5A AC 250V
4.電流精度： ±5%
5 . 返回系數 過電流繼電器：0.9-0.97；欠電流繼電器：1.05-1.15。
整定誤差 小于2%。過量動作： 0.9欠量動作： 1.1
6.工作環境：-10℃～+40℃,5%~95%無凝露；
7.儲存環境：-25℃～+70℃,5%~95%無凝露
8.重量： 不大于2kg
9.斷弧容量 30W （DC）：62.5VA （AC）
3. 絕緣電阻
繼電器各電路與外露導電部分之間，以及各獨立回路之間，分別用開路電壓為1000V的搖表測試其絕緣電阻≥100M?
4. 介質強度
5. 繼電器各電路與外露導電部分之間，以及各獨立回路之間，應能承受2KV（50HZ）交流試驗電壓，歷時1min的試驗，無絕緣擊穿或閃絡現象
