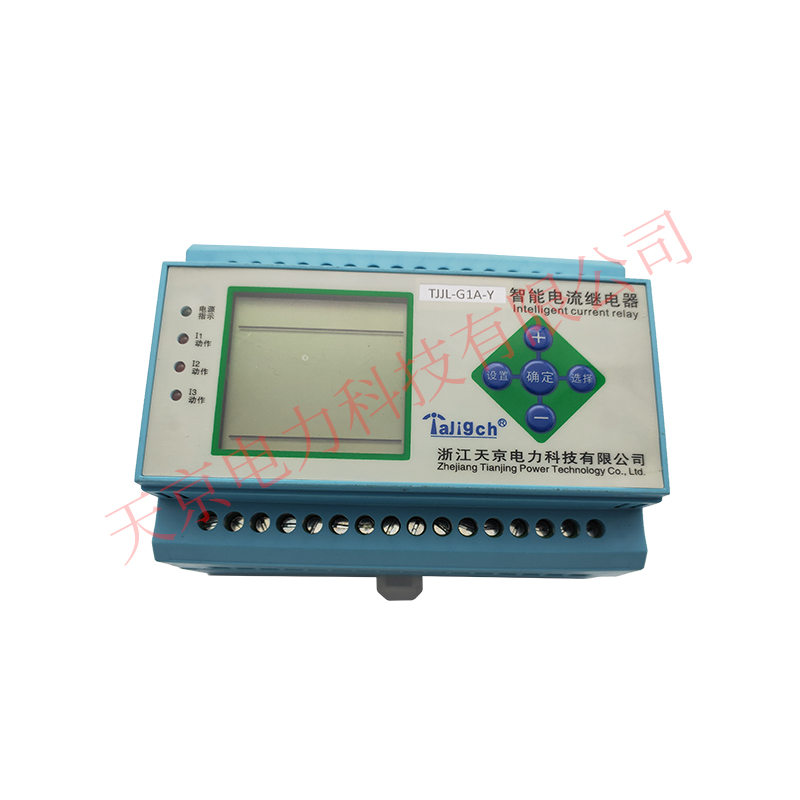

TJJL- G1A-Y智能電流繼電器使用說明書
一．概述
TJJL系列三相電流繼電器是帶延時功能的液晶顯示交流電流繼電器。可用于發電機，變壓器和輸電線的繼電保護裝置中，作為過電流或欠電流閉鎖的動作元件。該繼電器由數字電路構成執行回路，具有靈敏度高，實時測量并顯示當前電壓值等特點。多相輸入時，各相同時整定，出口同一繼電器。
二．技術參數.
額定輔助電源：DC50～320V 或 AC：30～265V
額定輸入電流AC：0.1- 50A AC
額定頻率：50HZ
整定電流范圍：0.1- 50A AC
四. 絕緣性能.
繼電器各電路與外露導電部分之間，以及各獨立回路之間，分別用開路電壓為1000V的搖表測試其絕緣電阻
≥100M? 。
介質強度.
繼電器各電路與外露導電部分之間，以及各獨立回路之間，應能承受2KV（50HZ）交流試驗電壓，歷時1min的試驗，無絕緣擊穿或閃絡現象。
電流整定范圍值： 0.1- 10.Aac . 0.1-30Aac
0.1-50Aac
時間整定范圍值： 0.1-99.9S
1.
I1. 在正常運行界面下，按1次（設置）鍵，此時進入I 1電流設置頁面，按+加或 -減鍵設置電流，設置你所需要的工作電流 。
2.
I 1. 在正常運行界面下. 按2次（設置）鍵. 此時進入I 1電流動作時間設置頁面. 按+加或 -減設置時間.
3.
I 2. 在正常運行界面下，按3次（設置）鍵，此時進入I 2電流設置頁面，按+加或 -減鍵設置電流，設置你所需要的工作電流 。
4.
I 2. 在正常運行界面下. 按4次（設置）鍵. 此時進入I 2電流動作時間設置頁面. 按+加或 -減設置時間.
5.
I 3. 在正常運行界面下，按5次（設置）鍵，此時進入I 3電流設置頁面，按+加或 -減鍵設置電流，設置你所需要的工作電流 。
6.
I 3. 在正常運行界面下. 按6次（設置）鍵. 此時進入I 3電流動作時間設置頁面. 按+加或 -減設置時間 全部設置完成 . 按（確認）鍵完成.
7.
當輸入任意一相過電流滿足動作條件（動作電流超過門檻且整定延時時間到時），繼電器動作，同時燈亮，并且I1. I2（或I3）燈指示滿足動作條件的動作相。S燈亮，時間已到，繼電器已出口。
當輸入值接近動作條件時，繼電器進入動作預備狀態，所有芯片資源全部用來計算輸入值，一旦滿足條件，立即啟動計時。繼電器設有啟動量連續判斷功能和突變量連續判斷功能，能夠有效迅速的判斷輸入值，并躲過短時干擾。
電流精度：±0.1%
工作環境：-10℃～+40℃,5%~95%無凝露；
重量：不大于1.2kg
返回系數：過量動作：0.9；
欠量動作：1.1
延時整定范圍： 0.1-99.9S
延時精度：2％±50ms
接點容量：載流容量 5A
斷弧容量 30W（DC）；62.5VA （AC）
儲存環境：-25℃～+70℃,5%~95%無
