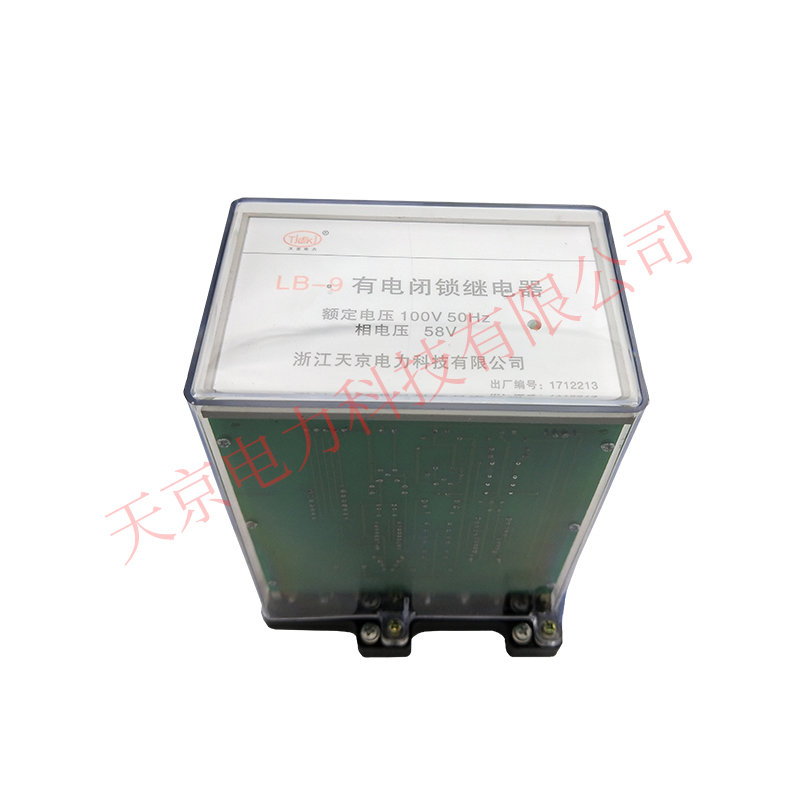

LB-9型閉鎖繼電器，采用JK-2型殼體，背后端子接線圖見圖1。
按整流式原理構成。原理圖見圖2。其組成部分包括變壓器、電阻器、整流橋、濾波電容、極化繼電器及指示燈。
繼電器所用變壓器是一個五繞組變壓器。原邊三個繞組星形連接。其中A相極性與B相、C相極性相反。所以加三相對稱電壓時磁通向量和不為零，二次繞組有電壓輸出，經整流，濾波驅動兩個極化繼電器。兩個極化繼電器的觸點相互串接以實現其輸出雙重化。
繼電器若一相或兩相斷路時，變壓器二次亦有輸出電壓，繼電器可靠動作。
繼電器接于發電廠及變電所內高壓母線上電壓互感器二次側。當高壓母線無電時，繼電器釋放，極化繼電器的動斷觸點接通，閉鎖解除，允許合接地刀閘。
1.額定值
額定電壓為交流100V，額定頻率為50Hz。
2.繼電器施加三相交流額定電壓100V(相電壓58V)，以及在斷一相或斷兩相時，繼電器可靠動作，斷電時可靠返回。
3.最大工作電流
交流100V時，極化繼電器電流不大于5mA。
4.最小工作電流
斷相時極化繼電器的電流不小于2.5mA。
5.動作時間不大于45ms。
6.功率消耗
額定電壓下，繼電器每相所消耗的功率不大于5VA。
7.觸點斷開容量
在直流有感(τ=5ms)回路，U≤250V，I≤0.2A，為20W；在交流(cosφ=0.4)回路，U≤250V，I≤0.2A，為30VA。
8.絕緣電阻不小于300MΩ，在交變濕熱條件下不低于4MΩ。
9.介質強度
繼電器所有電路對外殼的絕緣應能耐受50Hz、2kV交流電壓，歷時1min的試驗，而無絕緣擊穿或閃絡現象。
10.電壽命為103次。
11.重量約為1kg。
