一． 概述
WY-30 系列三相電壓繼電器是帶延時功能的液晶顯示交流智能電壓繼電器。可用于發電
機，變壓器和輸電線的繼電保護裝置中，作為過電壓或欠電壓閉鎖的動作元件。該繼電器由
數字電路構成執行回路，具有靈敏度高，實時測量并顯示當前電壓值等特點。多相輸入時，
各相同時整定，出口同一繼電器。
二． 技術參數.
額定輔助電源：DC50～320V 或 AC：30～265V
額定輸入電壓 Ue：100V；200V；400V
額定頻率：50HZ
電壓整定范圍：(0.1-1.0)Ue
電壓精度：±5%
工作環境：-10℃～+40℃,5%~95%無凝露；
重量：不大于 1.2kg
返回系數：過量動作：0.9；
欠量動作：1.1
延時整定范圍：0.1-99.9S
延時精度：2％±50ms
接點容量：載流容量 5A
斷弧容量 30W（DC）；62.5VA （AC）
儲存環境：-25℃～+70℃,5%~95%無
繼電器各電路與外露導電部分之間，以及各獨立回路之間，分別用開路電壓為 1000V
的搖表測試其絕緣電阻
≥100M? 。
介質強度.
繼電器各電路與外露導電部分之間，以及各獨立回路之間，應能承受 2KV（50HZ）交流試
驗電壓，歷時 1min 的試驗，無絕緣擊穿或閃絡現象
七． 產品使用設置
電壓整定值;1-100VAC 1-200VAC 1-400VAC .
時間整定值范圍： 0.1-99.9S
1. U1. 在正常運行界面下，按 1 次（ 設置）鍵，此時進入 U1 電壓設置頁面. 按+加或 -
減鍵設置電壓，設置你所需要的工作電壓 。
2. U1. 在正常運行界面下. 按 2 次（ 設置）鍵. 此時進入 U1 電壓動作時間設置頁面. 按+
加或 -減設置時間
3. U2. 在正常運行界面下，按 3 次（ 設置）鍵，此時進入 U2 電壓設置頁面，按+加或 -減
鍵設置電壓，設置你所需要的工作電壓 。
③
4. U2. 在正常運行界面下. 按 4 次（ 設置）鍵. 此時進入 U2 電壓動作時間設置頁面. 按+
加或 -減設置時間
5. U3. 在正常運行界面下，按 5 次（ 設置）鍵，此時進入 U2 電壓設置頁面，按+加或 -減
鍵設置電壓，設置你所需要的工作電壓 。
6. U3. 在正常運行界面下. 按 6 次（ 設置）鍵. 此時進入 U2 電壓動作時間設置頁面. 按+
加或 -減設置時間 全部設置完成 . 按確認鍵完成.
7. 當輸入任意一相欠壓滿足動作條件（動作電壓超過門檻且整定延時時間到時），繼電器
動作，同時燈熄滅，并且 U1. U2（或 U3）燈指示滿足動作條件的動作相。U（V）燈熄
滅，時時間已到，繼電器已出口。
當輸入值接近動作條件時，繼電器進入動作預備狀態，所有芯片資源全部用來計算輸入
值，一旦滿足條件，立即啟動計時。繼電器設有啟動量連續判斷功能和突變量連續判斷功能，
能夠有效迅速的判斷輸入值，并躲過短時干擾。

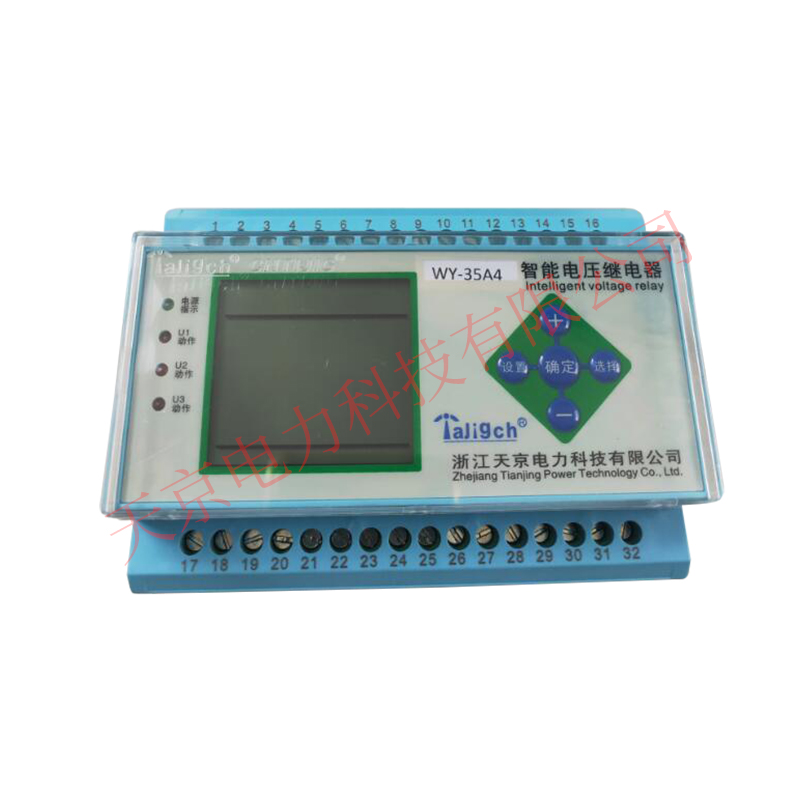

WY-31A1 WY-35A1 WY-31A3 WY-35A3
