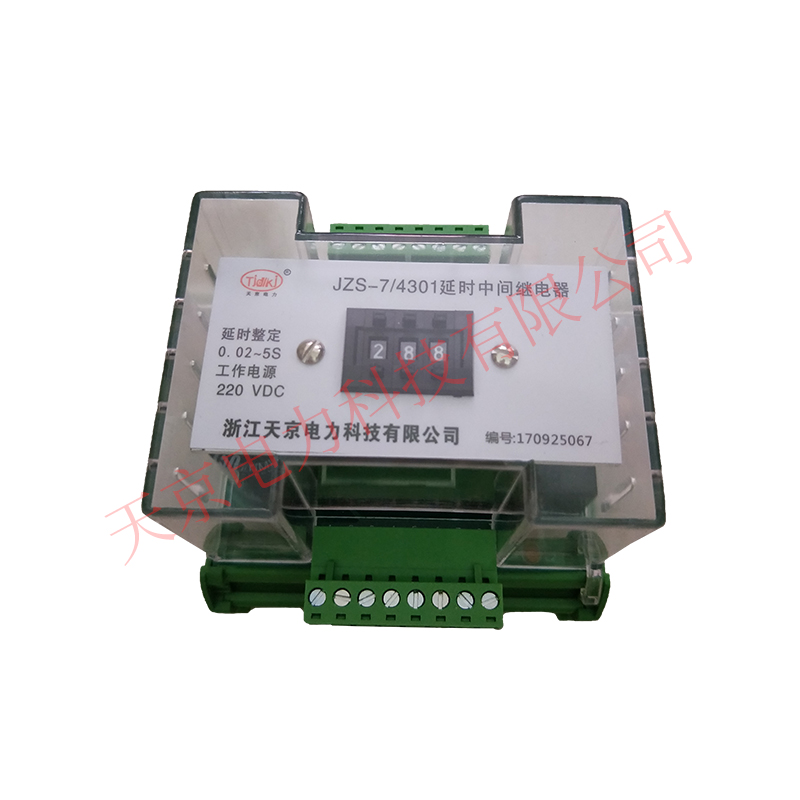

JZS-7G系列靜態可調延時端子式中間繼電器用于直流或交流操作的各種保護和自動控制線路中，作為輔助繼電器，以增加觸點數量和觸點容量。可根據需要自由調節通電延時或斷電延時的時間。
延時中間繼電器：JZS-7G-57 JZS-7G-42X JZS-7G-22X JZS-7G-21 JZS-7G-41 JZS-7G-51 JZS-7G-22
JZS-7G-23 JZS-7G-24 JZS-7G-25 JZS-7G-42 JZS-7G-52 JZS-7G-43 JZS-7G-53 JZS-7G-44 JZS-7G-54 JZS-7G-45 JZS-7G-55 JZS-7G-56
主要性能本系列產品為靜態儲能延時型中間繼電器，通電瞬間電容儲能，繼電器通過數字電路根據用戶設定去控制中間繼電器斷開或動作，從而達到延時目的。具有下列特點:
1、 采用高性能密封繼電器。防潮，防塵，不斷線，可靠性高。
2、 繼電器動作后有燈光指示，有電源指示。
3、 繼電器的電氣壽命和機械壽命長。
4、 觸點容量大，觸點接觸電阻小。
5、 絕緣耐壓水平高。
◎技術條件
額定電壓值: 6V， 12V， 24V，48V，110V， 220V AC、DC; 380VAC。
觸點容量:在電壓不大于250V，功率因數COS φ為1.0的交流電路中，可分?jǐn)?span>10A。
直流:普通型:接通DC220V， 10A; 斷開DC220V， τ =5ms，50W負載。
保持值:0.7~1.2倍額定電壓，動作延時≤20ms，最小可調返回延時≤20ms。
功耗:額定電壓下不大于5W。
絕緣電阻:用1000V搖表測量各引出端子對外殼鎖緊螺釘之間絕緣電阻不小于10MQ。
絕緣耐壓:各引出端子對外殼鎖緊螺釘能承受工頻2000V，同組觸點之間能承受工頻1000V，歷時一-分鐘，無擊穿。
電壽命:DC250V回路，切斷電流τ =5ms， 50W， 104次以上：機械壽命:觸點無負荷300萬次以上。
延時范圍: 1類延時: 15ms~3s; 2類延時: 15ms ~5s; 3類延時: 15ms~ 10s。
