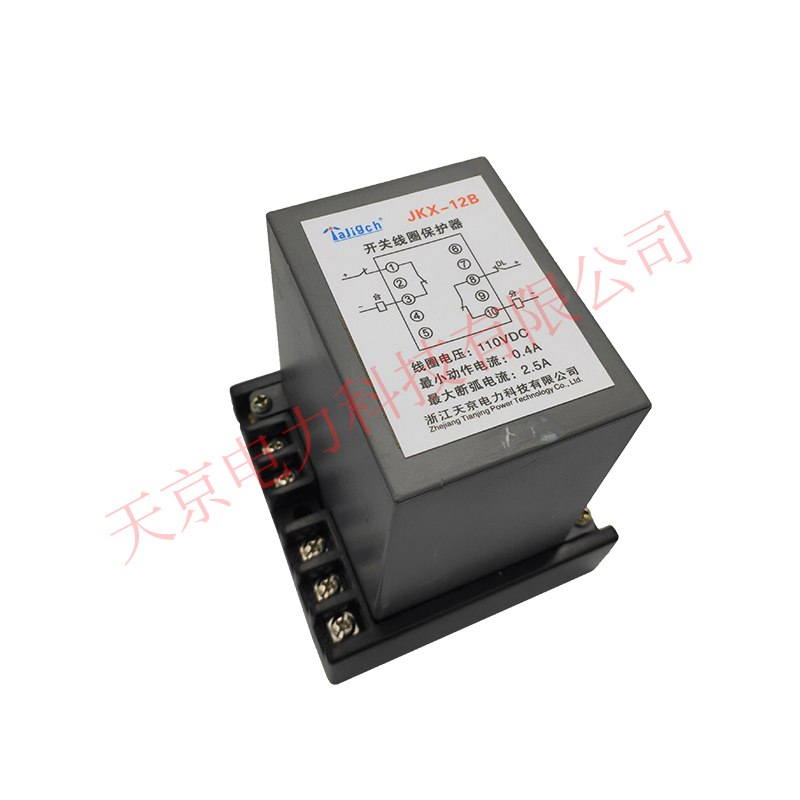

JKX 開關線圈保護器
一、用途：
該產品專解決長期以來由于主開關機械部分發生卡死而造成輔助接點不到位、主輔接點動作
時間配合不當、輔助接點拉弧燒傷粘接等，而燒毀分合線圈，影響開關正常分合閘操作，造成停
電事故。產生經過一個固定的延時時間強迫分斷線圈電流，保證系統安全。
二、主要技術指標：
1、適用于分、合閘線圈電流為：控母電壓 220V 等級，動作電流范圍為 0.4~2.5A：
控母電壓 110V 等級，動作電流范圍為 0.6~5A。
2、 時斷開時間：1--5S，級差 0.5S（數碼開關整定值乘以 0.5S），偏差小于級差值。
3、接點返回時間：出口繼電器動作后斷電能可靠返回，且返回時間大于 150mS。
4、接點壽命：在不超過接點最大容量的情況下，接點斷弧次數不小于 300 次。
5、回路功耗：電流啟動回路最大壓降 8V。
3、使用說明：
3.1、保護器 J1、J3 為大容量接點，J2、J4 為保護器動作后送遠方監控系統的報警接點。
3.2、回路合閘脈沖短時不會消失，建議采用 JKX-31Z 型保護器。當合閘回路接通、機構故障 DL
不能正常斷開時，J1 接點經一定延時強迫分斷回路，并自保持，接通 AN 復歸按鈕返回。使用時
需提供工作電源。AN1 為外部復歸按鈕，AN2 為內部自帶復歸按鈕。
