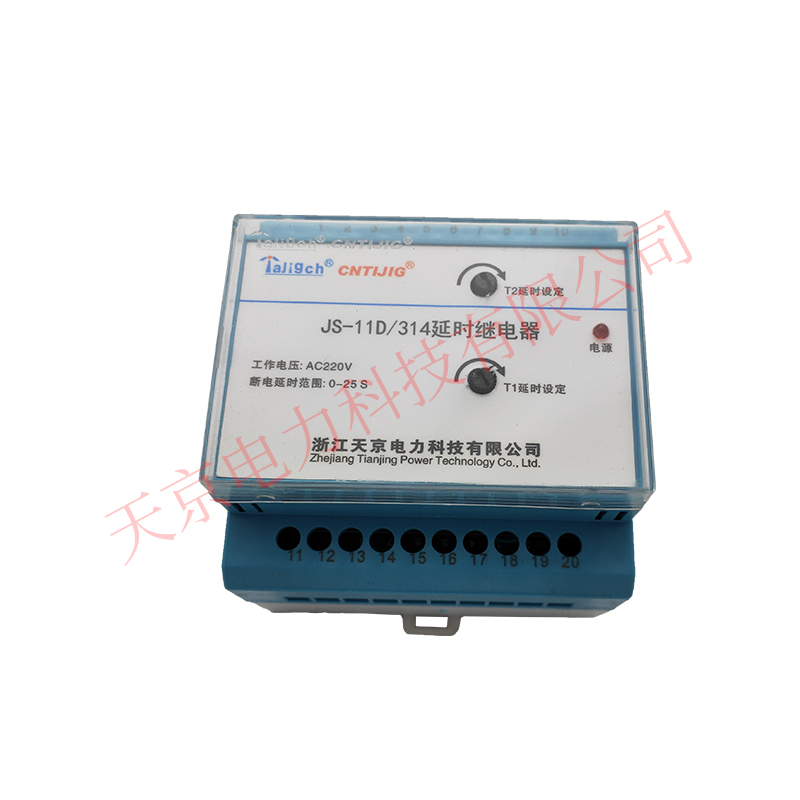

JS-11D/11,JS-11D/12,JS-11D/13,JS-11D/31,JS-11D/32,JS-11D/33,JS-11D/22,JS-11D/23,JS-11D/15,JS-11D/25,JS-11D/35
JS-11D系列斷電延時集成電路時間繼電器采用石英晶體振蕩器和大規模CMOS集成專用電路，其延時精度遠高于電磁型時間繼電器和RC型時間繼電器,為電力系統繼電保護縮短主保護和后備保護時間級差提供保證，是老式時間繼電器更換的理想產品。該系列繼電器的外形、內部接線、工作方式與DS電磁型時間繼電器完全相同，且整定范圍更大，級差更小，直觀方便，從0.02S到999H范圍內都可以任意整定，均能保證精度，無須校驗。
4主要技術參數
4.1 延時范圍和級差 延時范圍: 0. 02S~ 99H或0.02s~ 99M。級差可調，詳見時基設定表
4.2 延時整定誤差繼電器在20C士5C時，施加額定電壓下，繼電器延時整定誤差(包含- -致性) 整定值≤100S時，誤差<+0. IS;整定值> 100S時，誤差<士0.1%。
4.3返回時間用切斷電路的方法， 使繼電器斷電，繼電器觸點返回至起始位置的時間不大于20mS。
4.4電源電壓允許變動范圍電源 電壓允許變動范圍為額定電壓的0.8~1.1倍。
4.5 觸點容量
繼電器輸出電路的觸點能斷開電壓不大于250W，時間常數為5士0.75mS的直流有感負荷電路為80W:電壓不大于250V的交流電路(功率因數COS ψ為0.4士0.1)為300VA。繼電器可長期接通10A。
4.6 環境溫度-10C ~+50C
4.7 介質強度繼電器各導電端子連在- -起對外露的非帶電金屬部分或外殼之間，能承受2000W (有效值)，50Hz的交流電壓，歷時1分鐘試驗而無絕緣擊穿或飛弧現象。
4.8絕緣電阻繼電器各 導電端子連在一起對外露的非帶電金屬部分或外殼之間，用開路電壓500V的兆歐表測量其絕緣電阻不小于300M 0。
4.9 電壽命 繼電器觸點接于規定容量的電路負荷中，能可靠動作及返回，電壽命為10次。
4.10機械壽命繼電器不接負荷能可靠動作及返回，其機械壽命為10次。
4.11功率消耗 . 在額定電壓下，繼電器功率消耗不大于5W。
4.12抗干擾性能繼電器的抗干擾符合DL478- 92《靜態繼電保護及安全自動裝置通用技術條件》。
