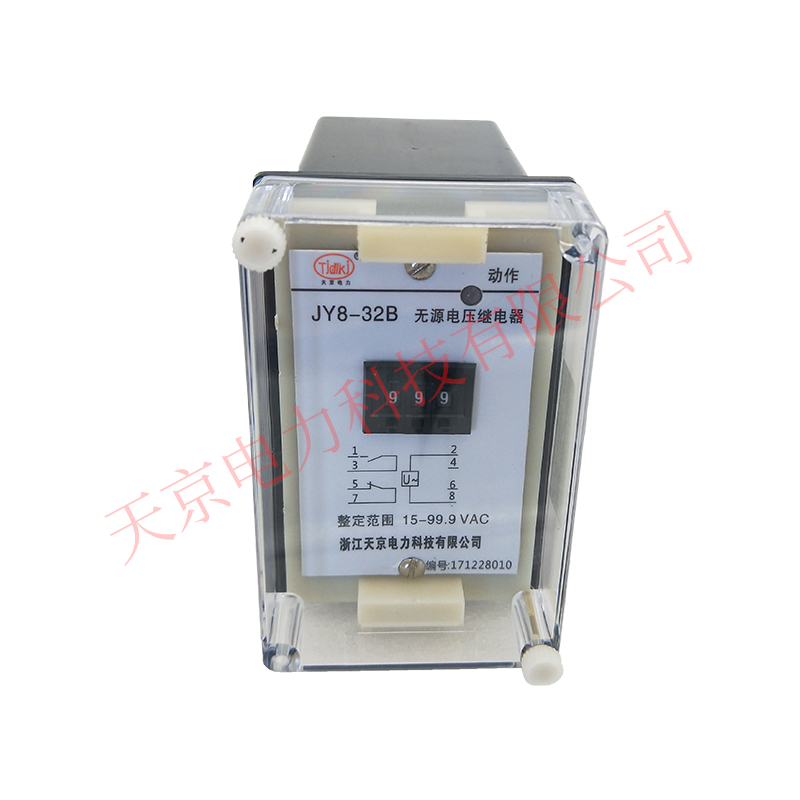

JY8-10.20.30系列由天京電力公司生產節能無源電壓繼電器用于發電機,變壓器和輸電線的繼電保護裝置中,作為過電壓保護或低電壓閉鎖的動作元件。本繼電器是在 JY 繼電器的基礎上改進的,繼電器用進口數碼開關,新型開關電源模塊,高性能全透明的進口中間繼電器,保證繼電器安全可靠。 本產品同樣具有高精度、功耗小,整定值在15V 以上者不需要加直流輔助電源,無發熱現象,動作時間快,返回系數高,整定直觀方便,范圍寬,作為低電壓使用時無抖動現象,本繼電器外形尺寸及接線端子與 JY、DY 完全相同,是更新?lián)Q代的好產品.
JY8 系列節能型無源電壓繼電器 說明書
1V～440V 須用輔助電源
15V～130V 無輔助電源
80V～240V 無輔助電源
180V～440V 無輔助電源
直流輔助電壓：220V、110V、48V、24V
交流回路功耗小于1VA(額定電壓值時)直流回路功耗:在額定輔助電壓
下,繼電器功耗不大于下表規定值：
直流輔助電壓允許變化范圍：0.8～1.10倍額定值
動作時間：
過電壓繼電器:從0.8倍整定值突加到1.2倍整定值的動作時間不大于
40ms。
低電壓繼電器:從1.2倍整定值突加到0.8倍整定值的動作時間不大于
40ms。
返回時間：
過電壓繼電器：返回時間不大于40ms。
低電壓繼電器：返回時間不大于40ms。
1V～440V 須用輔助電源
15V～130V 無輔助電源
80V～240V 無輔助電源
180V～440V 無輔助電源
直流輔助電壓：220V、110V、48V、24V
交流回路功耗小于1VA(額定電壓值時)直流回路功耗:在額定輔助電壓
下,繼電器功耗不大于下表規定值：
直流輔助電壓允許變化范圍：0.8～1.10倍額定值
動作時間：
過電壓繼電器:從0.8倍整定值突加到1.2倍整定值的動作時間不大于
40ms。
低電壓繼電器:從1.2倍整定值突加到0.8倍整定值的動作時間不大于
40ms。
返回時間：
過電壓繼電器：返回時間不大于40ms。
低電壓繼電器：返回時間不大于40ms。
返回系數：
過電壓繼電器返回系數不小于0.95。
低電壓繼電器返回系數不大于1.05。
整定誤差：
整定值在1V 至最大值范圍內,整定誤差不大于±3%。
返回系數：
過電壓繼電器返回系數不小于0.95。
低電壓繼電器返回系數不大于1.05。
整定誤差：
整定值在1V 至最大值范圍內,整定誤差不大于±3%。
JY8 系列節能型無源電壓繼電器 說明書
在極限溫度下，在1V 以上任一整定點的誤差不大于±4%。
在輔助電壓極限變化范圍內，1V 以上任一整定點上整定值的變差不大于
±1%。
觸點容量：繼電器觸點可長期接通5A，分?jǐn)嗳萘慨?dāng)在電壓不超過250V，
電流不超過2A，時間常數為5ms 的電感性負荷直流電路中為50W。
電壽命不低于10萬次。
絕緣電阻：繼電器各導電端子連在一起對外露的非帶電金屬部分或外設
之間，用開路電壓為500V 的兆歐表測量其絕緣電阻不小于300MΩ。
介質強度：繼電器各導電端子連在一起,對外露的非帶電金屬部分或外
設之間，應能承受2000V（有效值）50Hz 的交流電壓歷時1分鐘試驗而無
絕緣擊穿或閃絡現象。
工作環境條件：
溫度：-10℃～+50℃（0℃～40℃保證精度）
相對濕度：不大于90%
海拔高度：不大于2000米。
抗干擾性能：符合 GB6162-85《靜態繼電器及保護裝置的電氣干擾試驗》
在極限溫度下，在1V 以上任一整定點的誤差不大于±4%。
在輔助電壓極限變化范圍內，1V 以上任一整定點上整定值的變差不大于
±1%。
觸點容量：繼電器觸點可長期接通5A，分?jǐn)嗳萘慨?dāng)在電壓不超過250V，
電流不超過2A，時間常數為5ms 的電感性負荷直流電路中為50W。
電壽命不低于10萬次。
絕緣電阻：繼電器各導電端子連在一起對外露的非帶電金屬部分或外設
之間，用開路電壓為500V 的兆歐表測量其絕緣電阻不小于300MΩ。
介質強度：繼電器各導電端子連在一起,對外露的非帶電金屬部分或外
設之間，應能承受2000V（有效值）50Hz 的交流電壓歷時1分鐘試驗而無
絕緣擊穿或閃絡現象。
工作環境條件：
溫度：-10℃～+50℃（0℃～40℃保證精度）
相對濕度：不大于90%
海拔高度：不大于2000米。
抗干擾性能：符合 GB6162-85《靜態繼電器及保護裝置的電氣干擾試驗》
的有關要求
