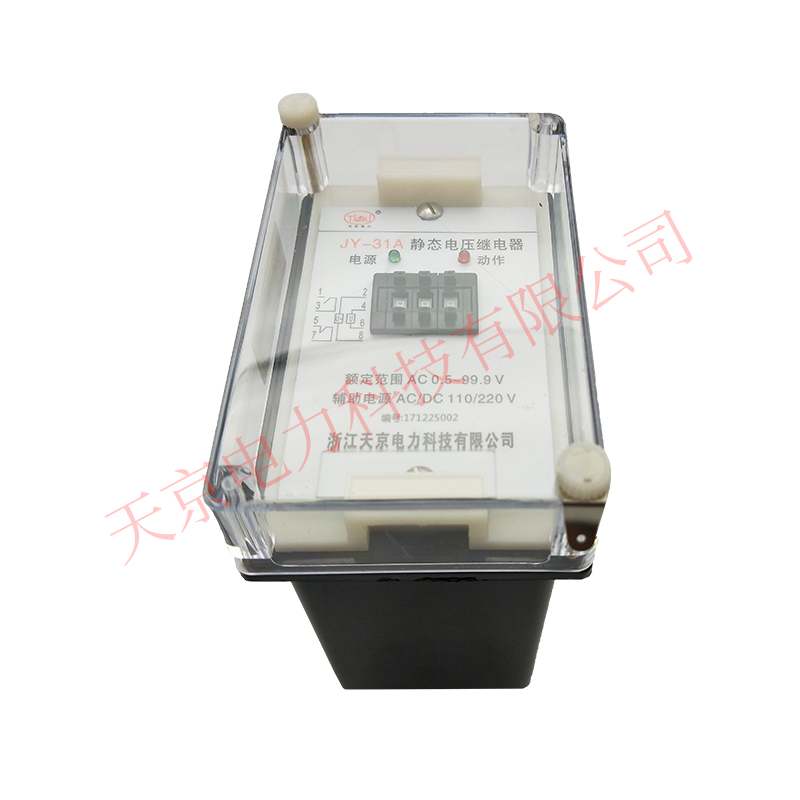

JY系列靜態電壓繼電器
1、概述
JY系列靜態電壓繼電器（以下簡稱繼電器）用于電機、變壓器和輸配電線的繼電保護裝置
中，作為過電壓保護或低電壓閉所的啟動元件。本產品為集成電路靜態型繼電器，具有精度
高、功耗小、動作時間短、返回系數高、整定直觀方面、它克服了原來電磁型繼電器觸點易抖動，工作噪音大、動作值返回系數難調整及運輸后動作值易變等缺點。產品分為10、20、30，三個系列可分別替代DJ-100、DY-20、DY-30，等電磁式繼電器。
3、主要技術參數
1.輔助電源：直流電壓220V、110V、48V；
交流電壓220V、110V、48V。
●整定誤差:不大于土2%。
●返回系數:過電壓繼電器不小于0.9; 欠電壓不大于1.2。
●動作時間:過電壓繼電器1.2倍整定值動作時間不大于25ms;低電壓繼電器0.5倍整定值動作時間小于20ms.
●返回時間:過電壓繼電器返回時間小于30ms;低電壓繼電器返回時間小于20ms。
●功率消耗:交流回路功耗小于2VA; 直流回路功耗小于5W。
●觸點容量:在電壓不超過250V， 電流不超過5A，時間常數為5+0.75ms的直流有感負荷電. 路中，產品輸出的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5x10‘次。輸出觸點長期允許接通電壓為5A。
●介質強度:在基準條件下，產品各導電部分連在一起，對外露非帶電金屬部分及外殼之間，能承受交流有效值2000V/50HZ的試驗電壓歷時1分鐘無絕緣擊穿或閃絡現象。
